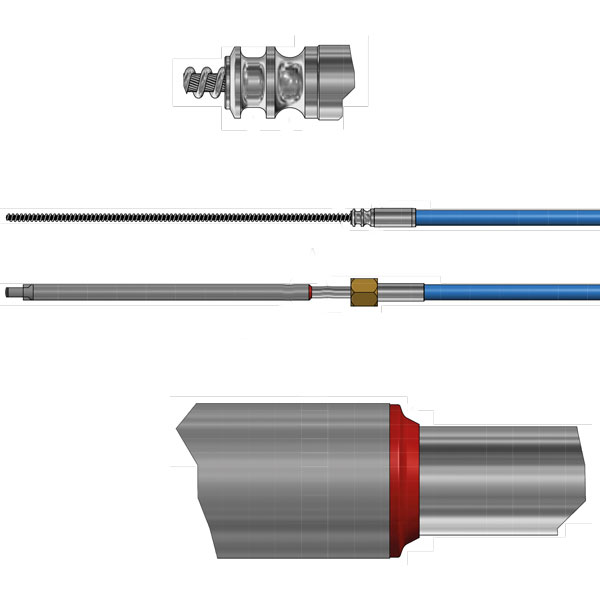

Ultraflex Styrekabel "mach" M90, 27 fod

Styrekabel "mach" 27 fod Ultraflex M90 Mach kabel er mere fleksibelt og et let-løbs-kabel med gummipakning ved styrerøret, for at undgå fugt i kablet. ULTRAFLEX styrekabler er af plastbetrukket R/F stål med stålinderkabel og rustfri udskyderarm. Modstandsdygtig overfor ultraviolet lys og saltvand. Enestående flexibel og altid letløbende. Opfylder ISO 9000 og EN 29000. Godkendt af Det Norske Veritas og A.B.Y.C. (American Board and Yacht Council). Samt CE godkendt. · Øje i enden Ø: 10 mm · Yderkabel Ø: 16 mm · Inderkabel Ø: 8 mm TIL STYREBOKSE: Passer til alle Ultraflex bokse undtagen T67 Kabeltype og længde er altid påtrykt yderkablet. Længden er i fod (305 mm) og målt fra befæstigelsespunkt i styreboks til enden af udskyderarmen halvt udtrukket. Eksempel A (Fig. 1) Længde = A+B+C minus 10 cm for hver 90º bøjning + 30,5 cm til montering på motoren. Eks.: A = 50 + B = 250 + C = 80 minus 20 cm for 2 stk. 90º bøjninger = 360 + 30,5 cm = 390,5 cm 390,5 cm : 30,5 = 12,8 fod. Der skal altså vælges et 13 fods kabel Eksempel B (Fig. 2+3) Længde = A+B+C minus 10 cm for hver 90º bøjning. Eks.: A = 50 + B = 250 + C = 80 minus 20 cm for 2 stk. 90º bøjninger = 360 cm 360 cm: 30,5 = 11,8 fod. Der skal så vælges et 12 fods kabel Brudstyrke: 1200 kg Bøjning: Min. 200 mm Slag: 228 mm Længde: 27 fod Længde: 823,0 cm
